Transmetteur à modulation directe UWB LK-NY15T
- Laser DFB à modulation directe à grande vitesse
- Bande ultra-large (meilleure que 18 GHz)
- Contrôle automatique de la puissance optique
- Température du boîtier de fonctionnement : (-40℃～70℃)
- Longueur d'onde 1550nm
- Excellent rapport de suppression des modes latéraux
- Emballage modulaire hautement intégré
- Plage dynamique élevée
- Puissance de sortie élevée
Description du produit
L'émetteur LK-NY15T est principalement composé de plusieurs composants clés, notamment un laser à rétroaction distribuée à modulation directe à grande vitesse (DFB), un circuit de contrôle automatique de la puissance optique, un circuit de contrôle automatique de la température, un circuit de conversion de stabilisation de tension et un circuit de surveillance et d'indication.
Cet émetteur fonctionne à une longueur d'onde de 1550 nm et possède une bande passante de modulation supérieure à 18 GHz. Sa puissance de sortie peut atteindre 10 mW, tout en maintenant une longueur d'onde de sortie stable. Il est alimenté par une alimentation positive unique, ce qui assure un fonctionnement stable sur une plage de tension de +7 V à +36 V.
De plus, l'émetteur LK-NY15T est équipé de fonctions qui indiquent l'état normal de l'alimentation et de la puissance de sortie optique, offrant aux utilisateurs un retour opérationnel intuitif.
Spécifications techniques
Cotes maximales absolues
| Paramètre | Symbole | Min. | Taper. | Max. | Unité |
| La température de stockage | TSTG | - 55 | +25 | +85 | ℃ |
| Température de fonctionnement | TC | - 40 | +25 | +70 | ℃ |
| Puissance d'entrée RF1 | Pin | - | +10 | +20 | dBm |
| Tension | Vin | +7 | +12 | +36 | V |
(1) Mode de fonctionnement à onde continue (CW).
Spécifications optiques et électriques (TC = 22±3℃)
| Paramètre | Symbole | État | Min. | Taper. | Max. | Unité |
| Longueur des ondes | λ | - | - | 1550 | - | nm |
| Fréquence (3 dB) | f3dB | Bande X | 0.1 | - | 12 | GHz |
| Bande Ku | 1 | - | 18 | |||
| Puissance de sortie lumineuse | P | - | 5 | 10 | - | mW |
| Bruit d'intensité relative | Rhin | - | - | - | - 155 | dBc / Hz |
| Perte de retour (VSWR) | ROS | Bande X | - | - | 2 | - |
| Bande Ku | - | - | 2.2 | |||
| Compression d'entrée 1 dB | - | - | +13 | +15 | - | dBm |
Alimentation (TC = 22±3℃)
| Paramètre | Min. | Taper. | Max. | Unité |
| Tension | +7 | +12 | +36 | V |
| Courant(2) | 0.07 | 0.1 | 1 | A |
(2)Condition de test : Vin = + 12 V.
● Courbe de réponse typique
Figure 1 Courbe de réponse typique de l'émetteur LK-NY15T-X
Figure 2 Courbe de réponse typique de l'émetteur LK-NY15T-Ku
● Spectrogramme typique
Figure 3 Spectrogramme typique de l'émetteur LK-NY15T

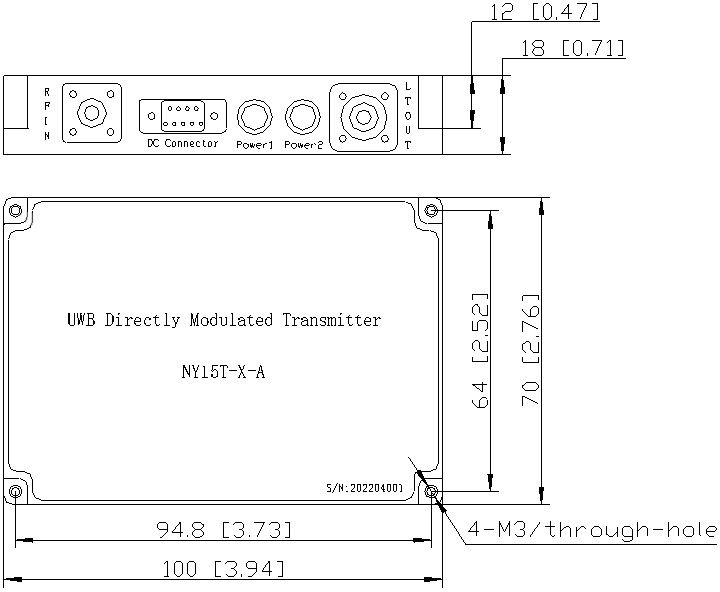

● Unité de dimension : mm [pouce]
Figure 4 Dimensions de l'émetteur LK-NY15T
Connecteur RF : SMA
Connecteur d'alimentation : J30J-9-ZKP
● Broche d'alimentation
| Paramètre | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tension | + 12V | NC | GND | NC | |||||
● Informations sur la commande
Feuille 1 :
| Symbole | Description |
| X | 0.1 à 12 GHz |
| Ku | 1 à 18 GHz |
Fiche 2
| Symbole | Type de connecteur | Description |
| N | Contenu sur mesure | Contenu sur mesure |
| A | FC / APC | Fibre SM standard 9/125 μm |
| P | FC / PC | Fibre SM standard 9/125 μm |
Applications
Antenne et radar
Système de contre-mesures électroniques
Transmission de liaisons RF analogiques
Communication sans fil à large bande
Station de base de communication mobile
