Mini-photodétecteur InGaAs haute vitesse LK-SSPD
- Large bande passante, haute vitesse
- Haute réactivité
- Biais-T incorporé
- Entrée à saturation élevée
- Connecteur SMA hermétiquement scellé
- Faible courant d'obscurité, rapport signal/bruit élevé.
- Petit facteur de forme.
Description du produit
Le photodétecteur haute vitesse LK-SSPD est conçu pour s'adapter aux applications numériques et analogiques. Ce module est équipé d'une photodiode PIN InGaAs qui a une réponse en longueur d'onde de 1000 à 1650 nm, ainsi que de l'électronique d'adaptation essentielle.
Le LK-SSPD est capable d'offrir une bande passante de 20 GHz. Il fonctionne avec une alimentation +5 V et est compatible avec la fibre monomode standard 9/125 μm en entrée. La sortie RF utilise un connecteur compatible SMP dont l'impédance est adaptée à 50 ohms.
Le LK-SSPD est hermétiquement scellé dans un boîtier compact et pèse moins de 8 grammes.
Spécifications techniques
| Puissance nominale maximale typique et absolue | ||||
|---|---|---|---|---|
| Paramètre | Sym. | Type | Note | Unité |
| Plage de température de stockage | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Plage de température du boîtier de fonctionnement | TC | 25 | -40 ～ +85 | ℃ |
| Tension de polarisation | VR | +5 | +5 ～ +9 | V |
| Puissance d'entrée optique | Pin | +3 | +10 | dBm |
| Puissance optique épuisée | PB | - | +13 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caractéristiques électriques / optiques ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Paramètre | Sym | Condition de test | Valeurs des paramètres | Unité | |
| Gamme de longueur d'onde | λ | - | 1000 ～ 1650 XNUMX XNUMX | nm | |
| Gamme de fréquences | - | - | Bande Ku+ | - | |
| Bande passante des petits signaux | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 20 XNUMX XNUMX | GHz | |
| La réactivité | Re | VR= +5V, Pin =1 mW | λ = 1310 nm | ≥ 0.9 | A / w |
| λ = 1550 nm | ≥ 0.85 | ||||
| Planéité de l'amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Puissance optique de saturation | Ps | VR= 5v, λ = 1550 nm Modulé en courant alternatif |
+17 | dBm | |
| Courant sombre | Id | VR = +5v | ≤ 10 | nA | |
| Puissance de sortie RF de saturation | Pande | - | - 10 | dBm | |
| Impédance de sortie | RL | - | 50 | Ω | |
Courbes de réponse typiques

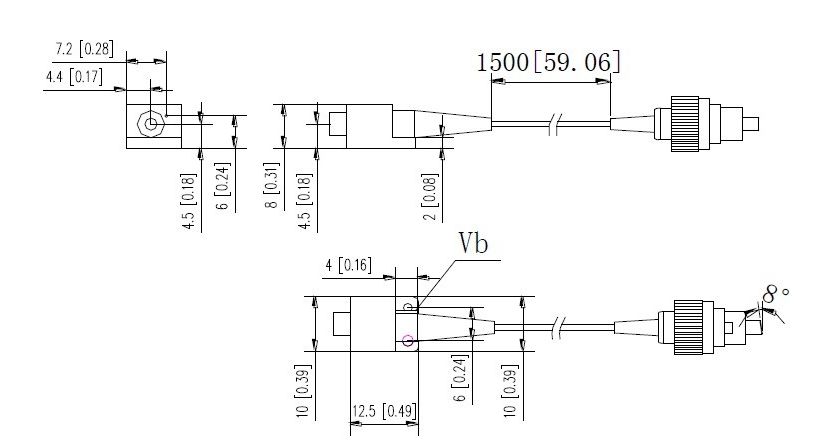

Dimension et broches (Unité : mm [pouce])
Connecteur RF : SMP
Informations de commande
Feuille 1 :
| Code | Bande passante analogique |
| KU | 0.3 à 20 GHz |
Feuille 2 :
| Code | Type de connecteur | Remarque |
| N | Pas de connecteur | Pigtail en fibre monomode 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
Précautions :
Le rayon de courbure de la fibre ne doit pas être inférieur à 20 mm pour éviter d'endommager la fibre.
Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.
Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
Tous nos photodétecteurs standards peuvent être personnalisés en modules！
Applications
Communication par fibre optique
Traitement des informations radar
Guerre électronique
Test et mesure de signaux à grande vitesse
Sécurité et surveillance
