Ligne à retard optique et simulateur optique série LK-D-SS-18-T
- Bande passante jusqu'à 18 GHz
- Plage dynamique élevée
- Large gamme d'applications de température
- Réponse de faible amplitude
- Délais personnalisés
Description du produit
Bénéficiant de la technologie de pointe de la photonique micro-ondes, la ligne à retard optique et le simulateur optique de la série LK-D-SS-18-T offrent des performances inégalées dans un large éventail d'applications, notamment les tests radar, le traitement du signal, l'exploitation d'antennes réseau à commande de phase, la simulation d'antennes et l'analyse du bruit de phase. Ce système avancé est conçu pour fonctionner parfaitement sur l'ensemble des bandes de fréquences S/C/X/Ku, et se caractérise par une perte d'insertion minimale, une plage dynamique étendue, une isolation électromagnétique robuste et la capacité de traiter des signaux de transit triple imperceptibles.
Spécifications techniques
Caractéristiques électriques / optiques
| Paramètre | Valeurs des paramètres | Unité | Remarque | ||
| Min | Typique | Max | |||
| Gamme de fréquences | 2 | - | 18 | GHz | |
| Planéité de l'amplitude | - | ± 2 | ± 2.5 | dB | |
| Temporisation | 0.01 | - | 150 | us | Contenu sur mesure |
| Précision du retard | -5‰ | - | +5‰ | - | |
| Perte d'insertion | 0 | 20 | 30 | dB | Contenu sur mesure |
| VSWR d'entrée | - | 1.8 | 2.2 | - | |
| Sortie VSWR | - | 1.8 | 2.2 | - | |
| Impédance | - | 50 | - | Ω | |
| Compression d'entrée 1 dB | - | +13 | +17 | dBm | |
| Taux de rejet des signaux parasites | 60 | - | - | dBc | |
| Chiffre de bruit | - | 50 | 60 | dB | 5 µS, 25 ℃ |
| Utiliser la température | - 55 | - | +85 | ℃ | Voir les informations de commande |
| Température de stockage | - 55 | - | +85 | ℃ | |
| Délai relatif par rapport à la température | - | - | 7 | ppm/℃ | |
| Perte d'insertion en fonction de la température | - | 2 | 4 | % / ℃ | |
Description du connecteur et alimentation
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Tension | NC | GND | + 12V | NC |
| Courant | - | - | 0.3 | - |
| Max actuel | 1 |

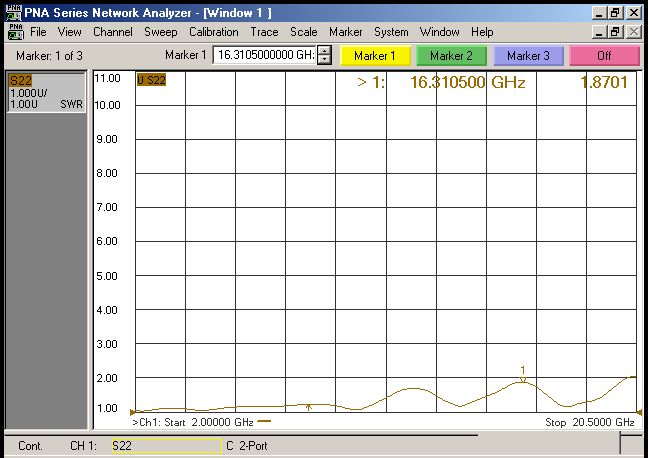

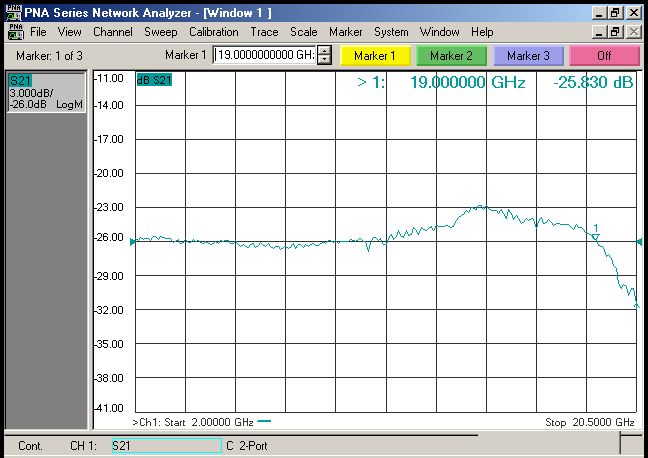

Courbes de réponse typiques (25℃)
Dimension et broches (Unité : mm[inch])
Connecteur RF : SMA-K (personnalisé)
Connecteur CC : DE-9PS (personnalisé)
| Type de produit | LK-D-SS-18-TG | Remarque | |||||
| Délai (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Type de produit | LK-D-SS-18-TP | Remarque | |||||
| Délai (us) | 8 | 35 | 60 | 80 | 110 | 150 | Thérapie |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Informations de commande
| Type de produit | Forfaits | Niveaux de qualité | Utiliser la température | Température de stockage |
| LK-D-SS-18-TGI | Standard | De qualité industrielle | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | De qualité moyenne | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Qualité spéciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Thérapie | De qualité industrielle | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | De qualité moyenne | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Qualité spéciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Applications
Test/étalonnage radar
Traitement de signal
Guerre électronique
Réseau d'antennes à commande de phase
Simulation d'antenne
