Transmetteur à modulation directe UWB LK-NY13T
- Laser DFB à modulation directe à grande vitesse
- Bande ultra-large (meilleure que 18 GHz)
- Contrôle automatique de la puissance optique
- Température de fonctionnement du boîtier : （-40℃～70℃）
- Plage dynamique élevée
- Puissance de sortie élevée
- Bruit de faible intensité relative (RIN)
Description du produit
L'émetteur LK-NY13T est conçu avec une suite de composants avancés, notamment un laser à rétroaction distribuée à modulation directe à grande vitesse (DFB), un sous-système de contrôle automatique de la puissance optique, un sous-système de régulation automatique de la température, un sous-système de conversion de stabilisation de tension et un sous-système de surveillance et d'indication d'état.
Cet émetteur optique sophistiqué fonctionne à une longueur d'onde de 1310 nm et bénéficie d'une bande passante de modulation supérieure à 18 GHz, garantissant des capacités de transmission de données à haut débit. Il délivre une puissance de sortie allant jusqu'à 10 mW, caractérisée par un faible bruit d'intensité relative (RIN), contribuant à son excellente stabilité de la longueur d'onde de sortie.
L'architecture d'alimentation de l'émetteur LK-NY13T est conçue pour une seule entrée de tension positive, garantissant un fonctionnement stable sur une large plage de tension, de +7 V à +36 V. De plus, l'émetteur est équipé d'une fonction d'indication d'état qui confirme le bon fonctionnement de l'alimentation et de la puissance optique, offrant ainsi aux utilisateurs un retour d'information opérationnel en temps réel.
Spécifications techniques
Cotes maximales absolues
| Paramètre | Symbole | Min. | Taper. | Max. | Unité |
| La température de stockage | TSTG | - 55 | +25 | +85 | ℃ |
| Température de fonctionnement | TC | - 40 | +25 | +70 | ℃ |
| Puissance d'entrée RF1 | Pin | - | +10 | +20 | dBm |
| Tension | Vin | +7 | +12 | +36 | V |
(1) Mode de fonctionnement à onde continue (CW).
Spécifications optiques et électriques (TC = 22±3℃)
| Paramètre | Symbole | État | Min. | Taper. | Max. | Unité |
| Longueur des ondes | λ | - | - | 1310 | - | nm |
| Fréquence (3 dB) | f3dB | Bande X | 0.1 | - | 12 | GHz |
| Bande Ku | 1 | - | 18 | |||
| Puissance de sortie lumineuse | P | - | 5 | 10 | - | mW |
| Bruit d'intensité relative | Rhin | - | - | - | - 155 | dBc / Hz |
| Perte de retour (VSWR) | ROS | Bande X | - | - | 2 | - |
| Bande Ku | - | - | 2.2 | |||
| Compression d'entrée 1 dB | - | - | +13 | +15 | - | dBm |
Alimentation (TC = 22±3℃)
| Paramètre | Min. | Taper. | Max. | Unité |
| Tension | +7 | +12 | +36 | V |
| Courant(2) | 0.07 | 0.1 | 1 | A |
(2)Condition de test : Vin = + 12 V.
● Courbe de réponse typique

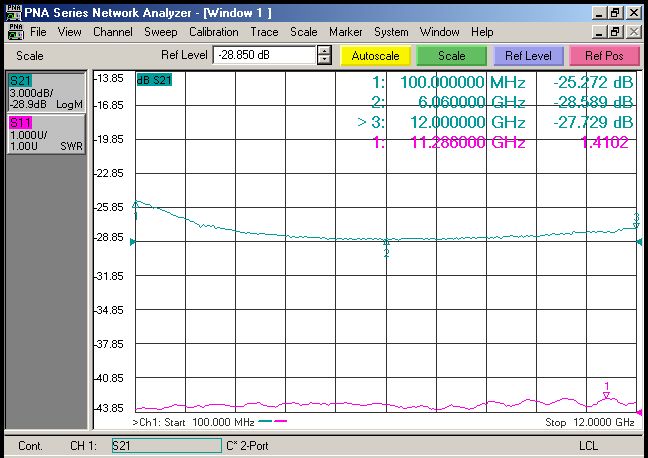

Figure 1 Courbe de réponse typique de l'émetteur LK-NY13T-X
Figure 2 Courbe de réponse typique de l'émetteur LK-NY13T-Ku
● Spectrogramme typique
Figure 3 Spectrogramme typique de l'émetteur LK-NY13T
● Unité de dimension : mm [pouce]

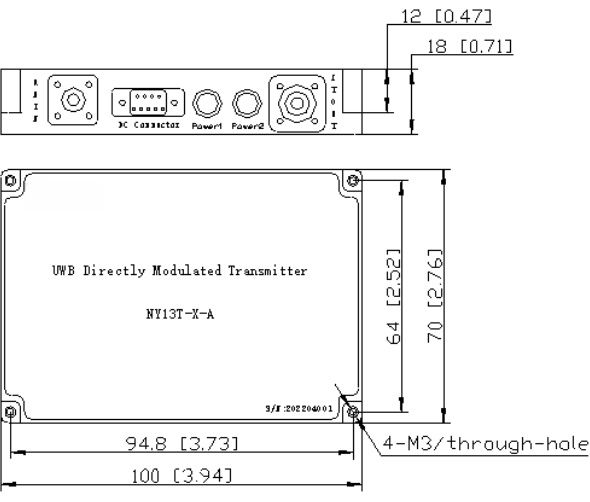

Figure 4 Dimensions de l'émetteur LK-NY13T
Connecteur RF : SMA
Connecteur d'alimentation : J30J-9-ZKP
● Broche d'alimentation
| Paramètre | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tension | Vin | NC | GND | NC | |||||
● Informations sur la commande
Feuille 1 :
| Symbole | Description |
| X | 0.1 à 12 GHz |
| Ku | 1 à 18 GHz |
Fiche 2
| Symbole | Type de connecteur | Description |
| N | Contenu sur mesure | Contenu sur mesure |
| A | FC / APC | Fibre SM standard 9/125 μm |
| P | FC / PC | Fibre SM standard 9/125 μm |
Applications
Antenne et radar
Système de contre-mesures électroniques
Transmission de liaisons RF analogiques
Communication sans fil à large bande
Station de base de communication mobile
