Module laser micro-ondes DFB CWDM LK-NYCMD
- Laser DFB à modulation directe
- Plage dynamique élevée
- Longueur d'onde : CWCM
- Bande passante 18 GHz
- Courant de seuil faible
- Puissance de sortie élevée
- Boîtier papillon à 7 broches avec connecteur SMA
- Température de fonctionnement du boîtier : -40 à 70 ℃
- Fiabilité améliorée
Description du produit
Le laser LK-NYCMD est un laser à rétroaction distribuée (DFB) haute performance à modulation directe, conçu pour exceller dans les communications par fibre optique linéaire pour les applications nécessitant des bandes passantes extrêmement larges. Cette série constitue une alternative performante aux systèmes à câble coaxial pour la transmission de signaux haute fréquence à 12 ou 18 GHz.
En préservant l'intégrité du signal RF dans sa forme originale, la série LK-NYCMD améliore la fiabilité des réseaux de communication micro-ondes. Grâce à ces caractéristiques, elle améliore considérablement la qualité du signal dans de nombreuses applications, telles que le contrôle d'antenne à distance, la télémétrie, la distribution de signaux de synchronisation et de référence, ainsi que les systèmes de mesure et de lignes à retard.
Le LK-NYCMD intègre un isolateur optique, un refroidisseur thermoélectrique (TEC), une thermistance, une puce de diode laser et une photodiode de surveillance, tous scellés dans un boîtier papillon robuste à 7 broches pour assurer une protection hermétique et maintenir des performances optimales.
Spécifications techniques
| Cotes maximales absolues | ||||
|---|---|---|---|---|
| Paramètre | Symbole | Min. | Max. | Unité |
| Courant direct de la diode laser | If | - | 120 | mA |
| Tension inverse de la diode laser | V | - | 1 | V |
| Puissance avant | Pf | - | 20 | dBm |
| Tension inverse PD | V | - | 15 | V |
| Courant direct (PD) | Im | - | 2 | mA |
| Température de fonctionnement | To | - 40 | +70 | ° C |
| La température de stockage | Ts | - 55 | +85 | ° C |
| Humidité relative de stockage | Sr | - | 85 | % |
| Spécifications optiques et électriques (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Paramètre | Symbole | Condition de test | Min | Type | Max | unités | Note |
| Longueur des ondes | λ | IF = IOP, T = TOP | 1270 | CW | 1390 | nm | Option |
| Fréquence | - | Option X | 0.3 | - | 12 | GHz | - |
| Option Ku | 0.8 | - | 18 | ||||
| Puissance de sortie optique | P | IF=Iop | - | 10 | - | mW | 1 |
| Courant de seuil | Ith | λ: CWDM | - | 10 | - | mA | - |
| Courant d'opération | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| Tension de fonctionnement | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| Efficacité des pentes | SE | - | 0.2 | - | - | WASHINGTON | - |
| Taux de suppression de mode latéral | SMSR | λ : CWDM, jeF=Iop | 30 | - | - | dB | - |
| Bruit d'intensité relative | RIN | - | - | - 130 | dB / Hz | - | |
| Bande passante (-3 dB, I = 60 mA) | S21 | Option X | - | 12 | - | GHz | - |
| Option Ku | - | 18 | - | ||||
| Retour perte | ROS | Option X | - | - | 2 | dB | - |
| Option Ku | - | - | 2.2 | ||||
| Compression d'entrée 1 dB | 15 | - | - | dBm | - | ||
| Résistance de la thermistance | Rth | À 25 C | - | 10 | - | Kohm | - |
| Courant TEC | It | - | - | - | 1.2 | A | 2 |
| Tension TEC | Vt | - | - | 2.5 | V | 2 | |
| Capacité (PD) | Ct | - | - | 20 | pF | - | |
| Courant de surveillance | Im | - | 0.10 | - | 2.0 | mA | - |
| Courant d'obscurité (PD) | Id | - | - | 50 | nA | - | |
Remarques :Toutes les puces laser proviennent de plaquettes qui ont été certifiées à l'aide d'un lot représentatif d'appareils qui doivent atteindre un rendement acceptable pour le rodage.
1. Température du laser réglée à 25℃, courant de polarisation à 55 mA
2. Température du boîtier de fonctionnement -40~70℃

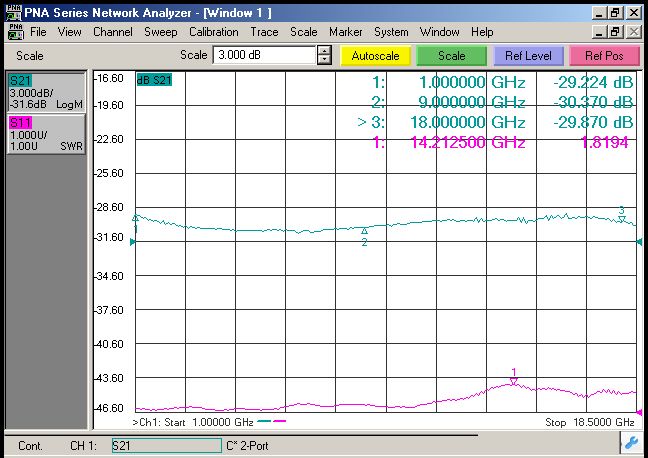

● Données typiques
(λ: CWDM, TC = 25 ℃)
（ Fig. 1 Données des bandes X S11 et S22 ）
（ Fig. 2 Données des bandes Ku S11 et S22 ）
● Schéma électrique
| Plomb# | Fonction |
| 1 | thermistance |
| 2 | thermistance |
| 3 | LD-(biais) |
| 4 | DP+ |
| 5 | PD- |
| 6 | Glacière+ |
| 7 | Glacière- |
| 8 | LD-(RF) |
| 9 | Sol |
● Dessins d'encombrement (unité : mm)
Connecteur RF : SMA

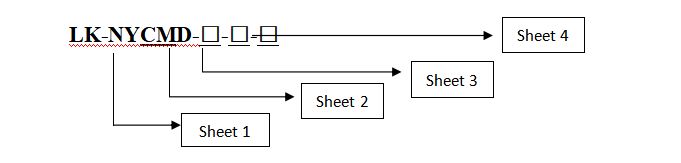

● Informations de commande
Feuille 1 :
| Code | Longueur d'onde typique |
| CM | Boîtier papillon 7 broches pour multiplexeur à division de longueur d'onde grossière CWDM |
Feuille 2 :
| Code | Bande passante analogique |
| X | 0.1 à 12 GHz |
| Ku | 1 à 18 GHz |
Feuille 3 :
| Code | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Longueur d'onde (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Feuille 4 :
| Code | Type de connecteur | Remarque |
| A | FC / APC | Pigtail en fibre monomode 9/125 μm, 0.9 mm, longueur 1 m |
| S | SC / APC | |
| N | Pas de connecteur |
● Précautions
Le rayon de courbure de la fibre ne doit pas être inférieur à 20 mm pour éviter d'endommager la fibre.
Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.
Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
Applications
Communications de données à haut débit
Télécommande d'antenne
Réseaux cellulaires et PCS
Transmission de liaisons RF analogiques
Communications militaires
Suivi, télémétrie et contrôle
Systèmes de télémétrie
Systèmes militaires et de défense
