Photodétecteur InGaAs à micro-ondes amplifié à grande vitesse LK-AMPD-D
- Haute vitesse, large bande passante
- Biais-T incorporé
- O/E Hybride Intégré
- Gain élevé, faible bruit, large bande passante
- Connecteur SMA hermétiquement scellé
- Faible courant d'obscurité, rapport signal/bruit élevé.
- Petit facteur de forme.
Description du produit
Le LK-AMPD-D est une fusion de composants optiques et électroniques, comprenant une photodiode InGaAs à large spectre et un amplificateur à faible bruit. La photodiode PIN InGaAs offre une sensibilité de 1000 1650 à 30 XNUMX nm. L'amplificateur à faible bruit offre un gain RF de XNUMX dB.
Le LK-AMPD-D est capable de fournir des bandes passantes de 12 GHz ou 20 GHz. Ce dispositif fonctionne avec une alimentation +9 V. Il est conçu pour fonctionner avec une fibre monomode standard 9/125 μm en entrée. La sortie RF est équipée d'un connecteur de type SMA adapté à l'impédance à 50 ohms.
Le LK-AMPD-D est scellé de manière à empêcher la pénétration de l'humidité et d'autres contaminants, et pèse moins de 23 grammes. Il est certifié conforme aux exigences de la directive RoHS 2.0 sur la limitation de l'utilisation de certaines substances dangereuses.
Spécifications techniques
| Puissance nominale maximale typique et absolue | ||||
|---|---|---|---|---|
| Paramètre | Sym. | Type | Note | Unité |
| Plage de température de stockage | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Plage de température du boîtier de fonctionnement | TC | 25 | -40 ～ +85 | ℃ |
| Tension de polarisation | VR | +9 | +9 ～ +12 | V |
| Puissance d'entrée optique | Pin | 0 | +10 | dBm |
| Puissance optique épuisée | PB | - | +13 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caractéristiques électriques / optiques ( TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Paramètre | Sym | Condition de test | Valeurs des paramètres | Unité | ||
| Gamme de longueur d'onde | λ | - | 1000 ～ 1650 XNUMX XNUMX | nm | ||
| Gamme de fréquences | - | - | Bande X | Bande Ku | - | |
| Bande passante des petits signaux | f-3dB | TC = 22 ± 3℃ | 0 ～ 3 | 2 ～ 20 | GHz | |
| La réactivité | Re | VR =+9V, Pin =10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / w |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Planéité de l'amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Puissance optique de saturation | Ps | VR = +9 V, λ = 1550 nm modulé en courant alternatif | +10 | dBm | ||
| Gain du signal RF | G | - | 30 ± 1 | dB | ||
| Puissance de sortie RF de saturation | Pande | - | +10 | dBm | ||
| Sortie VSWR | ROS | - | ≤ 2 | - | ||
| Impédance de sortie | RL | - | 50 | Ω | ||
●Courbes de réponse typiques

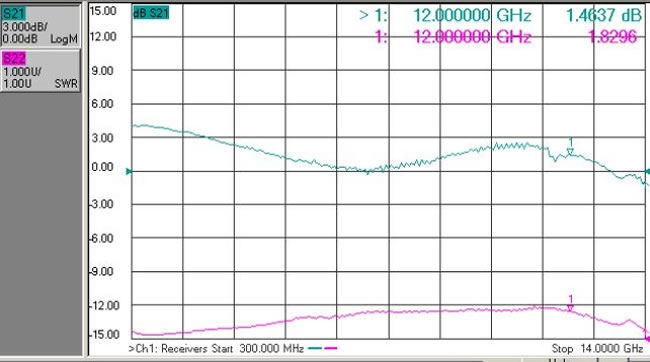

（ Fig. 1 Réponse en fréquence du photodétecteur en bande X）

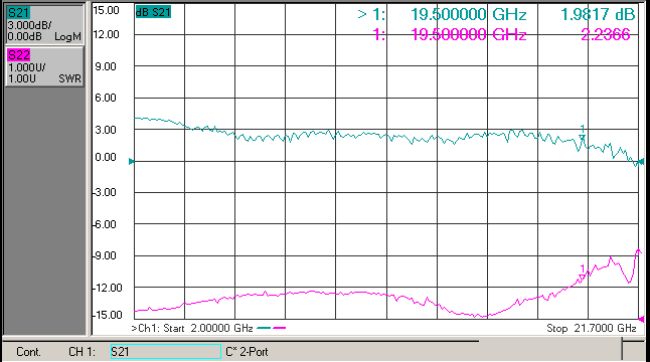

（ Fig. 2 Réponse en fréquence du photodétecteur en bande Ku）

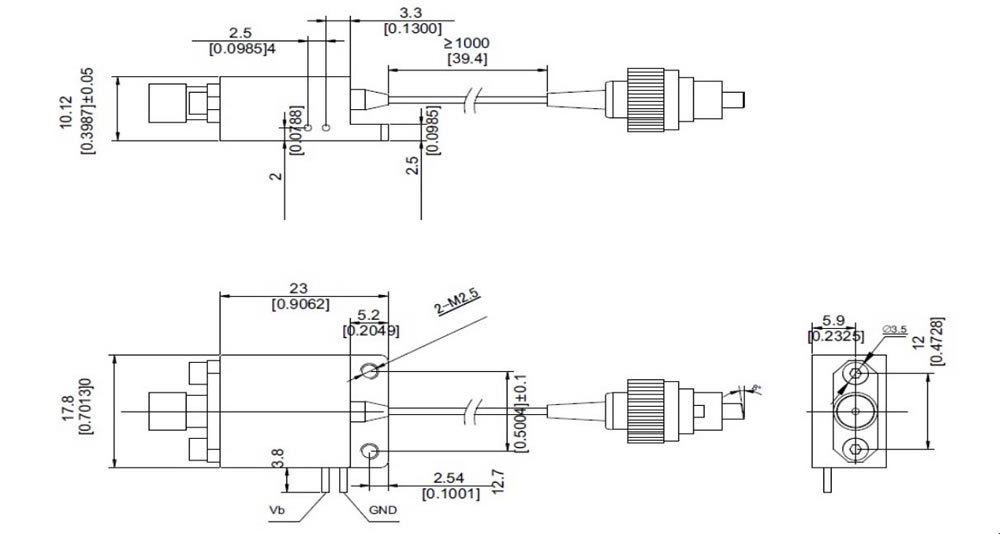

●Dimension et broches (Unité : mm [pouce])
Connecteur RF : SMA
●Informations de commande
Feuille 1 :
| Code | Gain du signal RF | Remarque |
| D | 30 dB | Fréquence typique et centrale |
Feuille 2 :
| Code | Bande passante analogique |
| X | 0 ～ 3 GHz |
| Ku | 2 à 20 GHz |
Feuille 3 :
| Code | Type de connecteur | Remarque |
| N | Pas de connecteur | Pigtail en fibre monomode 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
●Précautions :
Le rayon de courbure de la fibre n'est pas inférieur à 20 mm pour éviter d'endommager la fibre.
Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.
Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
Tous nos photodétecteurs standards peuvent être personnalisés en modules！
Applications
Traitement des informations radar
Guerre électronique
Mesure d'antenne
Communications par fibre optique
Sécurité et surveillance
