Photodétecteur équilibré InGaAs haute puissance LK-HPPD-Ku
- Large bande passante
- Biais-T incorporé
- Couplé DC
- Connecteur SMA hermétiquement scellé
- Faible courant d'obscurité, rapport signal/bruit élevé.
- Petit facteur de forme.
Description du produit
Le photodétecteur équilibré haute vitesse (HPPD-Ku) est un dispositif optoélectronique de précision conçu pour les applications numériques et analogiques. Ce module intègre une photodiode PIN InGaAs avec une réponse spectrale de 1250 à 1650 nanomètres, ainsi que l'électronique d'adaptation nécessaire pour garantir l'intégrité du signal et les performances.
Le LK-HPPD-Ku offre une bande passante de 18 gigahertz, idéale pour les applications de transmission de données à haut débit. Alimenté en +5 volts, il répond aux exigences d'alimentation standard pour une stabilité et une efficacité optimales. Compatible avec les fibres optiques monomodes standard de 9/125 micromètres, il s'intègre facilement aux infrastructures fibre existantes. Son port de sortie radiofréquence (RF) est équipé d'un connecteur SMA à impédance adaptée de 50 ohms, garantissant un transfert de signal optimal et minimisant les pertes.
Spécifications techniques
| Puissance nominale maximale typique et absolue | ||||
|---|---|---|---|---|
| Paramètre | Sym. | Type | Note | Unité |
| Plage de température de stockage | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Plage de température du boîtier de fonctionnement | TC | 25 | -40 ～ +85 | ℃ |
| Tension de polarisation | VR | +5 | +5 ～ +9 | V |
| Puissance d'entrée optique | Pin | +10 | +17 | dBm |
| Puissance optique épuisée | PB | - | +20 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caractéristiques électriques / optiques ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Paramètre | Sym | Condition de test | Valeurs des paramètres | Unité | |
| Gamme de longueur d'onde | λ | - | 1000 ～ 1650 XNUMX XNUMX | nm | |
| Gamme de fréquences | - | - | Bande Ku | - | |
| Bande passante des petits signaux | f-3dB | TC = 22 ± 3℃ | 0.8 ～ 18 XNUMX XNUMX | GHz | |
| La réactivité | Re | VR , Pin =1 mW | λ = 1310 nm | ≥ 0.85 | A / w |
| λ = 1550 nm | ≥ 0.8 | ||||
| Planéité de l'amplitude | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Puissance optique de saturation | Ps | VR , λ = 1550 nm Modulé en courant alternatif |
+17 | dBm | |
| Courant sombre | Id | VR | ≤ 10 | nA | |
| Puissance de sortie RF de saturation | Pande | - | - 10 | dBm | |
| Impédance de sortie | RL | - | 50 | Ω | |
● Courbes de réponse typiques
(VR, λ=1550 nm, TC =25 ºC, Pin=0dBm)
(Réponse en fréquence du photodétecteur en bande Ku)

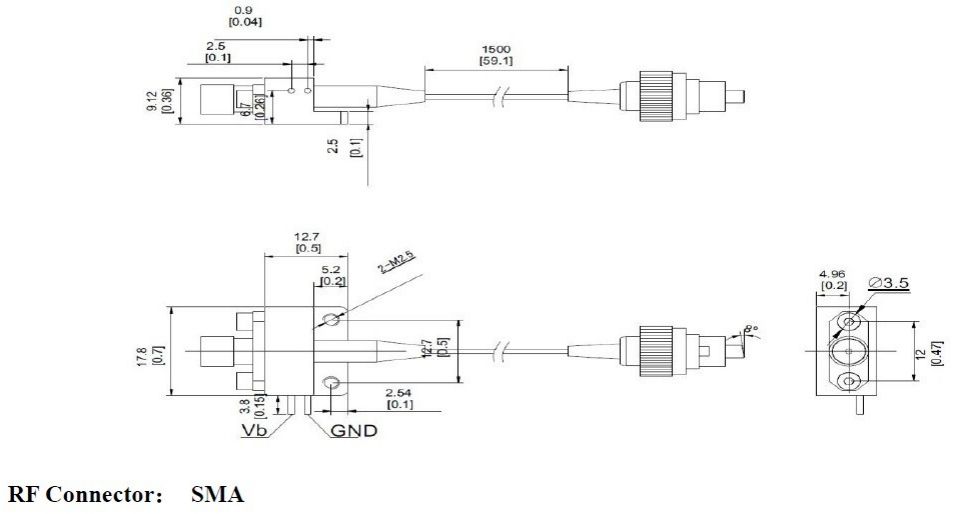

● Dimension et broches (Unité : mm [pouce])
●Informations de commande
Feuille 1 :
| Code | Bande passante analogique |
| KU | 0.8 à 18 GHz |
Feuille 2 :
| Code | Type de connecteur | Remarque |
| N | Pas de connecteur | Pigtail en fibre monomode 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Précautions
Le rayon de courbure de la fibre ne doit pas être inférieur à 20 mm pour éviter d'endommager la fibre.
Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.
Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
Tous nos photodétecteurs standards peuvent être personnalisés en modules！
Applications
Communication par fibre optique
Traitement des informations radar
Guerre électronique
Test et mesure de signaux à grande vitesse
Sécurité et surveillance
