Photodétecteur InGaAs haute vitesse LK-HHPD
- Large bande passante, haute vitesse
- Haute réactivité
- Biais-T incorporé
- Entrée à saturation élevée
- Connecteur SMA hermétiquement scellé
- Faible courant d'obscurité, rapport signal/bruit élevé.
- Petit facteur de forme.
Description du produit
Le LK-HHPD est un module détecteur haute vitesse adapté aux applications numériques et analogiques. Il est équipé d'une photodiode PIN InGaAs couvrant des longueurs d'onde de 1250 à 1650 nm. Il offre des bandes passantes de 12 GHz ou 18 GHz et fonctionne sur une alimentation +5 V. Compatible avec la fibre monomode standard 9/125 μm, il dispose d'un connecteur SMA pour la sortie RF avec une adaptation d'impédance de 50 μm.
Le LK-HHPD est adapté aux applications à haut débit. Son étanchéité hermétique le protège des agressions extérieures, garantissant fiabilité et longévité. Léger, il pèse moins de 23 grammes, ce qui est idéal pour les applications portables ou les espaces restreints. Certifié conforme à la directive RoHS 2.0 sur la limitation de l'utilisation de certaines substances dangereuses, il garantit le respect des normes environnementales et de sécurité.
Spécifications techniques
| Puissance nominale maximale typique et absolue | ||||
|---|---|---|---|---|
| Paramètre | Sym. | Type | Note | Unité |
| Plage de température de stockage | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Plage de température du boîtier de fonctionnement | TC | 25 | -40 ～ +85 | ℃ |
| Tension de polarisation | VR | 5 | +4.75 ～ +5.25 | V |
| Puissance d'entrée optique | Pin | 0 | +13 | dBm |
| Puissance optique épuisée | PB | - | +16 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caractéristiques électriques / optiques ( TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| Paramètre | Sym | Condition de test | Valeurs des paramètres | Unité | ||
| Gamme de longueur d'onde | λ | - | 1000 ～ 1650 | nm | ||
| Gamme de fréquences | - | - | Bande X | Bande Ku | - | |
| Bande passante des petits signaux | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 XNUMX XNUMX | 0.8 ～ 18 XNUMX XNUMX | GHz | |
| La réactivité | Re | VR =+5 V, Pin = 10 mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / w |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Sortie VSWR | ROS | - | ≤ 2 | ≤ 2.2 | - | |
| Planéité de l'amplitude | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Puissance optique de saturation | Ps | VR =+5 V, λ = 1550 nm Modulé en courant alternatif |
13 | dBm | ||
| Puissance de sortie RF de saturation | Pande | - | - 10 | dBm | ||
| Courant sombre | Id | VR = 5 V | ≤ 10 | nA | ||
| Impédance de sortie | RL | - | 50 | Ω | ||
● Courbes de réactivité typiques

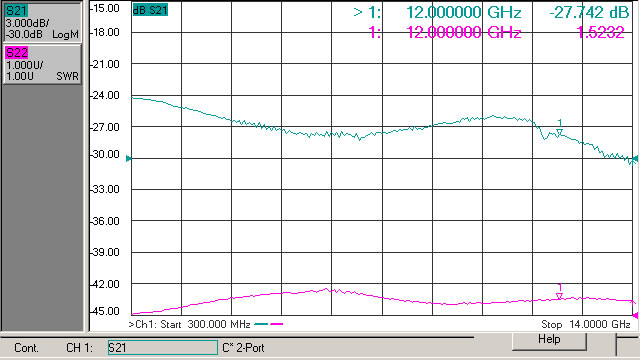

（ Fig. 1 Réponse en fréquence du photodétecteur en bande X）

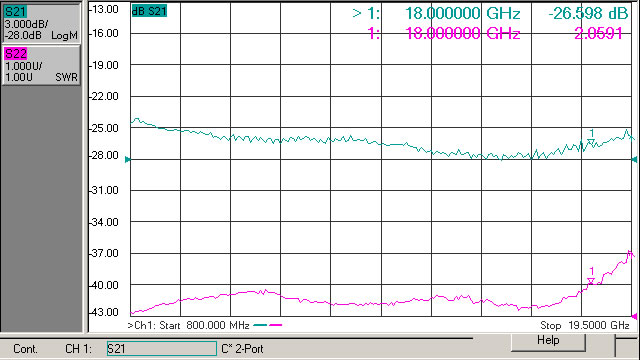

（ Fig. 2 Réponse en fréquence du photodétecteur en bande Ku）

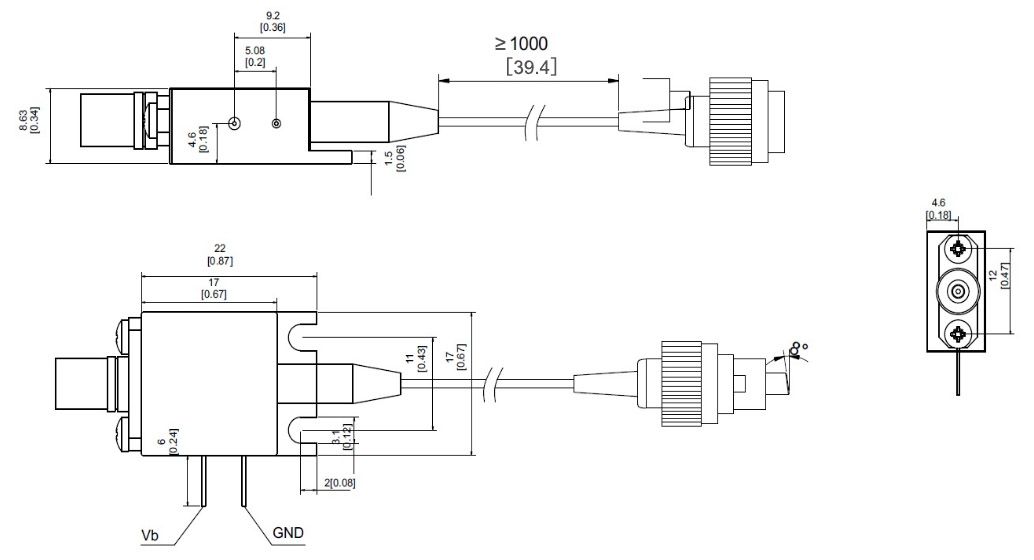

● Dimension et broches (unité : pouce)
Connecteur RF : connecteur SMA
●Informations de commande
Feuille 1 :
| Code | Bande passante analogique |
| X | 0.3 à 12 GHz |
| Ku | 0.8 à 18 GHz |
Feuille 2 :
| Code | Type de connecteur | Remarque |
| N | Pas de connecteur | Pigtail en fibre monomode 9/125 μm |
| A | FC / APC |
● Précautions
Le rayon de courbure de la fibre n'est pas inférieur à 20 mm pour éviter d'endommager la fibre.
Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.
Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
Tous nos photodétecteurs standards peuvent être personnalisés en modules！
Applications
Communication par fibre optique
Traitement des informations radar
Guerre électronique
Test et mesure de signaux à grande vitesse
Sécurité et surveillance
