Photodétecteur InGaAs haute vitesse LK-HSPD
- Large bande passante, haute vitesse
- Biais-T incorporé
- Couplé DC
- Connecteur SMA hermétiquement scellé
- Faible courant d'obscurité, rapport signal/bruit élevé.
- Petit facteur de forme.
Description du produit
Le module de détection haute vitesse LK-HSPD est conçu pour répondre aux besoins des applications numériques et analogiques. Ce module est équipé d'une photodiode PIN InGaAs dont la longueur d'onde de réponse est comprise entre 1250 et 1650 nm, ainsi que de l'électronique d'adaptation essentielle.
Le LK-HSPD est capable de fournir des bandes passantes de 8 GHz, 12 GHz, 18 GHz, 22 GHz et 30 GHz. Le fonctionnement du module est basé sur une alimentation de +3.3 V ou +5 V, selon le modèle spécifique. Il est conçu pour fonctionner avec une fibre monomode standard de 9/125 μm. La sortie RF est dotée d'un connecteur compatible SMA ou d'un connecteur de 2.92 mm, tous deux avec une adaptation d'impédance de 50 ohms.
Le LK-HSPD est hermétiquement scellé pour le protéger des facteurs environnementaux, améliorant ainsi sa durabilité et sa fiabilité. Il bénéficie d'une conception légère, avec une masse inférieure à 15 grammes, ce qui est idéal pour les applications où le poids est un facteur critique. Le module est certifié conformément à la directive RoHS (Restriction of Hazardous Substances) 2.0, confirmant sa conformité aux réglementations environnementales et de sécurité strictes.
Spécifications techniques
| Puissance nominale maximale typique et absolue | ||||
|---|---|---|---|---|
| Paramètre | Sym. | Type | Note | Unité |
| Plage de température de stockage | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Plage de température du boîtier de fonctionnement | TC | 25 | -40 ～ +85 | ℃ |
| Tension de polarisation | VR | 3.3 ou 5 | 2.8 ～ 5.25 | V |
| Puissance d'entrée optique | Pin | +3 | +10 | dBm |
| Puissance optique épuisée | PB | - | +13 | dBm |
| Température de soudure au plomb | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Caractéristiques électriques / optiques (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Paramètre | Sym | Condition de test | Valeurs des paramètres | Unité | ||||||
| Gamme de longueur d'onde | λ | - | 1000 ~ 1650 | nm | ||||||
| Gamme de fréquences | - | - | C-Band | X-Band | Ku-Band | Ku+-B: et | K+-B: et | PLUS | - | |
| Bande passante des petits signaux | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz | |
| La réactivité | Re | VR , Pin=1 mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / w |
| λ = 1550 nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Planéité de l'amplitude | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Sortie VSWR | ROS | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Tension de polarisation | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| connecteurs RF | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Puissance optique de saturation | Ps | VR , λ = 1550 nm Modulé en courant alternatif |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| Courant sombre | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Puissance de sortie RF de saturation | Moue | - | - 10 | dBm | ||||||
| Impédance de sortie | RL | - | 50 | Ω | ||||||
● Courbes de réponse typiques
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

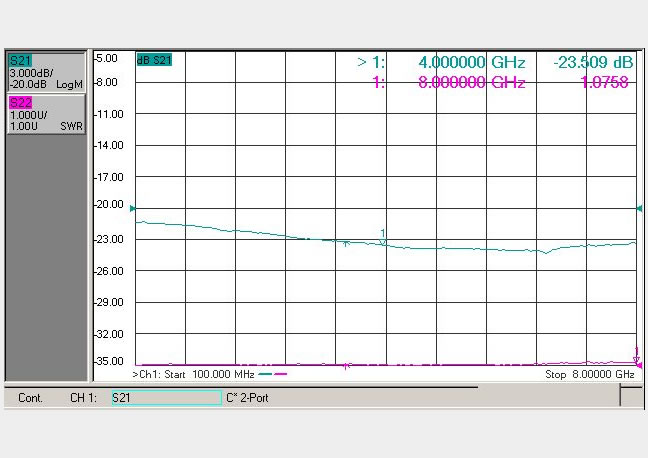

(Fig.1 Réponse en fréquence du photodétecteur en bande C)

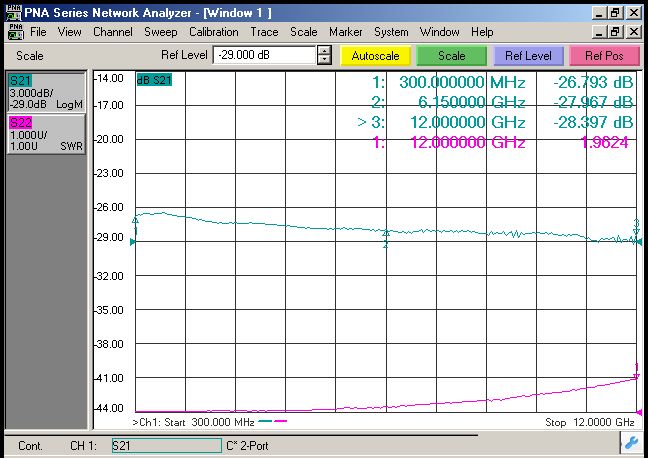

(Fig.2 Réponse en fréquence du photodétecteur en bande X)
(Fig.3 Réponse en fréquence du photodétecteur en bande Ku)

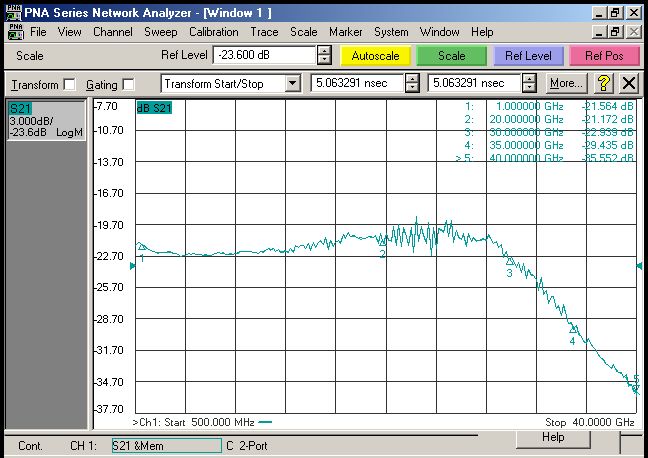

(Fig. 4 Réponse en fréquence du photodétecteur en bande K+)

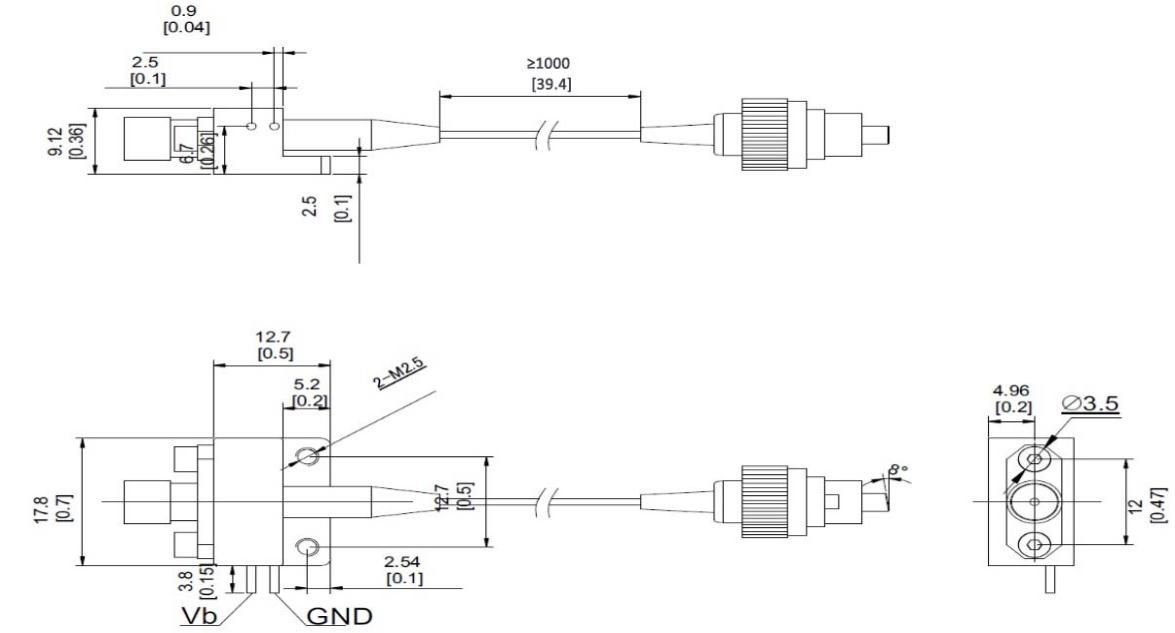

● Dimension et broches (unité : mm [pouce])
Connecteur RF : SMA ou 2.92 mm
● Informations de commande
Feuille 1 :
| Code | Bande passante analogique |
| C | 0.1 à 8 GHz |
| X | 0.3 à 12 GHz |
| Ku | 0.8 à 18 GHz |
| Ku+ | 2 à 22 GHz |
| K+ | 2 à 30 GHz |
| Plus | 0.3 à 18 GHz |
Feuille 2 :
| Code | Type de connecteur | Remarque |
| N | Pas de connecteur | Pigtail en fibre monomode 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Précautions
Le rayon de courbure de la fibre n'est pas inférieur à 20 mm pour éviter d'endommager la fibre.
Assurez-vous que la facette de couplage de la fibre est propre avant de la connecter au circuit optique.
Une protection ESD appropriée est requise lors du stockage, du transport et de l'utilisation.
Tous nos photodétecteurs standards peuvent être personnalisés en modules！
Applications
Communication par fibre optique
Traitement des informations radar
Guerre électronique
Test et mesure de signaux à grande vitesse
Sécurité et surveillance
