Ligne à retard optique et simulateur optique série LK-D-SS-06-T
- Bande passante jusqu'à 6.5 GHz
- Plage dynamique élevée
- Large gamme d'applications de température
- Réponse de faible amplitude
- Délais personnalisés
Description du produit
Bénéficiant de la technologie photonique hyperfréquence de pointe, la ligne à retard optique et le simulateur optique de la série LK-D-SS-06-T sont conçus pour offrir des performances exceptionnelles dans des applications telles que les tests radar, le traitement du signal, les opérations de réseaux d'antennes phasées, la simulation d'antennes et les tests de bruit de phase. Ce système avancé est capable de fonctionner sur toute la bande passante P/L/S/C avec une perte d'insertion minimale, garantissant une plage dynamique élevée et une isolation électromagnétique robuste. Il prend également en charge les signaux de transit triples non mesurables, une caractéristique qui le distingue dans le domaine du traitement de signaux optiques et hyperfréquences de haute précision.
Spécifications techniques
Caractéristiques électriques / optiques
| Paramètre | Valeurs des paramètres | Unité | Remarque | ||
| Min | Typique | Max | |||
| Gamme de fréquences | 0.1 | - | 6.5 | GHz | |
| Planéité de l'amplitude | - | ± 2 | ± 2.5 | dB | |
| Temporisation | 0.01 | - | 150 | us | Contenu sur mesure |
| Précision du retard | -5‰ | - | +5‰ | - | |
| Perte d'insertion | 0 | 10 | 20 | dB | Contenu sur mesure |
| VSWR d'entrée | - | 1.5 | 2 | - | |
| Sortie VSWR | - | 1.5 | 2 | - | |
| Impédance | - | 50 | - | Ω | |
| Compression d'entrée 1 dB | - | +10 | +15 | dBm | |
| Taux de rejet des signaux parasites | 60 | - | - | dBc | |
| Chiffre de bruit | - | 40 | 50 | dB | 5 µS, 25 ℃ |
| Utiliser la température | - 55 | - | +85 | ℃ | Voir les informations de commande |
| Température de stockage | - 55 | - | +85 | ℃ | |
| Délai relatif par rapport à la température | - | - | 7 | ppm/℃ | |
| Perte d'insertion en fonction de la température | - | 3 | 6 | % / ℃ | |
Description du connecteur et alimentation
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Tension | NC | GND | + 12V | NC |
| Courant | - | - | 0.15 | - |
| Max actuel | 1 |
Courbes de réponse typiques (25℃)

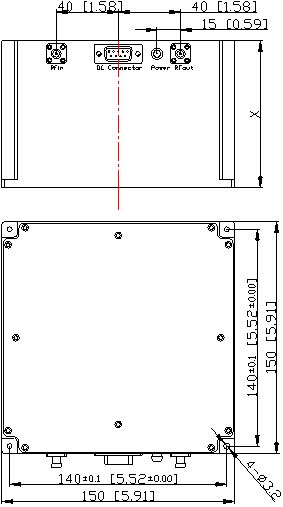

Dimension et broches (unité : mm [pouce])
Connecteur RF : SMA-K (personnalisé)
Connecteur CC : DE-9PS (personnalisé)
| Type de produit | LK-D-SS-06-TG | Remarque | |||||
| Délai (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Type de produit | LK-D-SS-06-TP | Remarque | |||||
| Délai (us) | 8 | 35 | 60 | 80 | 110 | 150 | Thérapie |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Informations de commande
| Type de produit | Forfaits | Niveaux de qualité | Utiliser la température | Température de stockage |
| LK-D-SS-06-TGI | Standard | De qualité industrielle | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | De qualité moyenne | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Qualité spéciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Thérapie | De qualité industrielle | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | De qualité moyenne | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Qualité spéciale | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Applications
Test/étalonnage radar
Traitement de signal
Guerre électronique
Antenne réseau à commande de phase
Simulation d'antenne
