Transmetteur optique en bande K LK-NY20E
- Bande ultra-large (meilleure que 25 GHz)
- DWDM
- Plage dynamique élevée
- Puissance de sortie élevée
- Bruit de faible intensité relative (RIN)
- Plusieurs modes de fonctionnement disponibles
- Température du boîtier de fonctionnement : (-40℃～70℃)
- Puissance optique de sortie jusqu'à 10 mW
Description du produit
L'émetteur optique en bande K LK-NY20E est un dispositif de communication optique sophistiqué qui intègre une source de lumière laser haute puissance, un modulateur d'intensité au niobate de lithium (LiNbO3) à bande ultra large, un circuit de conversion de stabilisation de tension, un circuit de pilotage et un circuit de surveillance et d'indication.
Cet émetteur est conçu pour émettre des signaux optiques modulés à des longueurs d'onde conformes à la norme de l'Union internationale des télécommunications (UIT) pour le multiplexage par répartition en longueur d'onde dense (DWDM). Sa bande passante de modulation supérieure à 25 GHz permet une transmission de données à haut débit. Il est capable de délivrer une puissance optique de sortie allant jusqu'à 10 mW, avec une excellente stabilité de la longueur d'onde lumineuse de sortie.
La série LK-NY20E fonctionne sur une seule tension d'alimentation positive, garantissant des performances stables sur une plage de tension comprise entre +12 V et +36 V. De plus, l'émetteur intègre une fonction d'indication qui confirme le bon fonctionnement de l'alimentation et de la puissance optique, fournissant ainsi une indication fiable de l'état pour la surveillance et la maintenance du système.
Spécifications techniques
Cotes maximales absolues
| Paramètre | Symbole | Min. | Taper. | Max. | Unité |
| La température de stockage | TSTG | - 55 | +25 | +85 | ℃ |
| Température de fonctionnement | TC | - 40 | +25 | +70 | ℃ |
| Puissance d'entrée RF1 | Pin | - | +15 | +25 | dBm |
| Tension | Vin | +12 | +12 | +36 | V |
(1) Mode de fonctionnement à onde continue (CW).
Spécifications optiques et électriques (TC = 22±3℃)
| Paramètre | Symbole | Min. | Taper. | Max. | Unité | Note |
| Longueur des ondes | λ | 1527.99 | - | 1563.05 | nm | Norme UIT |
| Fréquence (3 dB) | f3dB | 2 | - | 25 | GHz | - |
| Puissance de sortie lumineuse | P | 10 | - | - | mW | - |
| Bruit d'intensité relative | Rhin | - | - | - 155 | dBc / Hz | - |
| Perte de retour (VSWR) | ROS | - | - | 2.5 | - | - |
| Compression d'entrée 1 dB | - | +17 | - | - | dBm | - |
Alimentation (TC = 22±3℃)
| Paramètre | Min. | Taper. | Max. | Unité |
| Tension | +12 | +12 | +36 | V |
| Courant(2) | 0.4 | 0.7 | 1.2 | A |
(2)Condition de test : Vin = + 12 V.
● Courbe de réponse typique

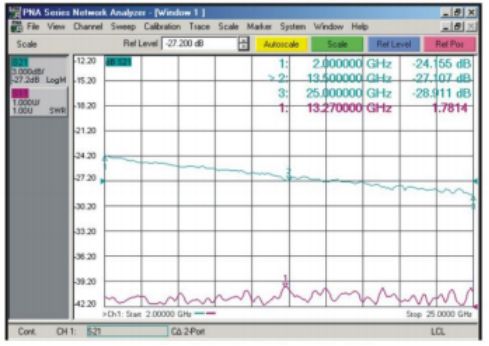

Figure 1 Courbe de réponse typique de l'émetteur en bande K LK-NY20E
● Unité de dimension : mm [pouce]
Figure 2 Dimensions de l'émetteur LK-NY20E
Connecteur RF : SMA
Connecteur d'alimentation : J30J-9-ZKP
● Broche d'alimentation
| Paramètre | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tension | Vin | NC | GND | NC | |||||
● Informations sur la commande
Feuille 1 :
| Symbole | Description |
| 20E | Émetteur de modulation externe en bande K |
Feuille 2 :
| Code | Fréquence (THz) | Longueur d'onde (nm) | Code | Fréquence (THz) | Longueur d'onde (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Feuille 3 :
| Symbole | Description |
| PM1 | Fibre de panda |
| PM2 | Fibre elliptique |
Feuille 4 :
| Symbole | Description |
| CM | Personnalisation de l'utilisateur |
| A | FC / APC |
Applications
Antenne et radar
Satcom
Système de contre-mesures électroniques
Transmission/retard des liaisons RF analogiques
Communication sans fil à large bande
Station de base de communication mobile
Système DWDM
Systèmes radar distribués
