Transmetteur DWDM haute puissance LK-NY55T
- Puissance de sortie élevée jusqu'à 100 mW
- Bruit de faible intensité relative (RIN)
- Emballage modulaire hautement intégré
- Haute fiabilité
- Longueur d'onde ITU facultative
Description du produit
L'émetteur LK-NY55T est principalement équipé d'un laser à rétroaction distribuée (DFB) haute puissance, complété par un circuit de contrôle automatique de la puissance optique, un circuit de contrôle automatique de la température, un circuit de conversion stabilisateur de tension et un circuit de surveillance et d'indication. Il est conçu pour couvrir la table de longueurs d'onde des canaux de l'UIT pour les applications DWDM (Dense Wavelength Division Multiplexing), garantissant ainsi une compatibilité à large spectre.
Il peut atteindre une puissance de sortie maximale de 100 mW tout en maintenant un faible bruit d'intensité relative. Le module présente également une excellente stabilité de sa longueur d'onde de sortie, un paramètre essentiel pour une communication optique fiable. L'émetteur fonctionne sur une seule alimentation positive et reste stable sur une plage de tension comprise entre +7 V et +36 V. De plus, l'émetteur LK-NY55T est équipé d'une fonction d'indication qui signale le bon fonctionnement de l'alimentation et de la puissance optique de sortie.
Spécifications techniques
Cotes maximales absolues
| Paramètre | Symbole | Min. | Taper. | Max. | Unité |
| La température de stockage | TSTG | - 40 | +25 | +85 | ℃ |
| Température de fonctionnement | TC | - 20 | +25 | +70 | ℃ |
| Tension | Vin | +7 | +12 | +36 | V |
Spécifications optiques et électriques (TC = 22±3℃)
| Paramètre | Symbole | État | Min. | Taper. | Max. | Unité |
| Longueur des ondes | λ | - | - | Bande C | - | nm |
| Puissance de sortie lumineuse | P | - | 40 | - | 100 | mW |
| Bruit d'intensité relative | Rhin | - | - | - 163 | - 160 | dBc / Hz |
| Taux de suppression de mode latéral | SMSR | - | 30 | - | - | dB |
| Dérive de longueur d'onde sur la plage TC | ??TOP | T = TOP | - | - | 50 | pm |
Alimentation (TC = 22±3℃)
| Paramètre | Min. | Taper. | Max. | Unité |
| Tension | +7 | +12 | +36 | V |
| Courant(1) | 0.3 | 0.6 | 1 | A |
(1)Condition de test : Vin = + 12 V.
● Spectrogramme typique

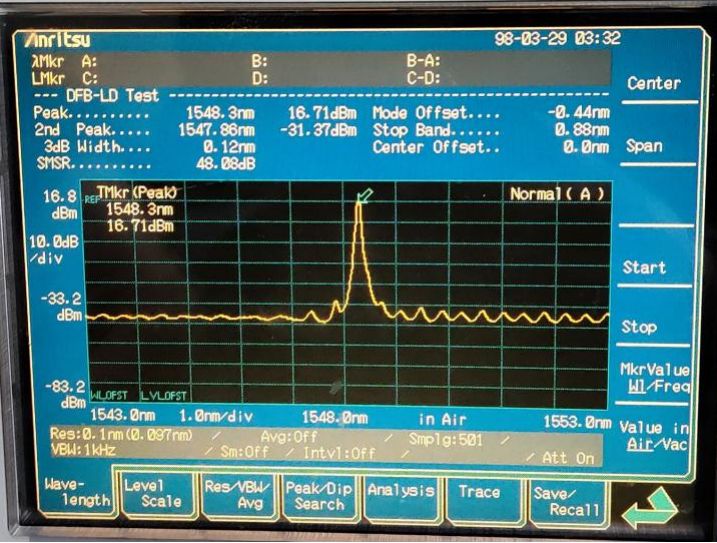

Figure 1 Spectrogramme typique de l'émetteur LK-NY55T
● Unité de dimension : mm [pouce]
Figure 2 Dimensions de l'émetteur LK-NY55T
Connecteur RF : SMA
Connecteur d'alimentation : J30J-9-ZKP
● Broche d'alimentation
| Paramètre | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tension | Carte | NC | GND | NC | |||||
● Informations sur la commande
Feuille 1 :
| Code | Puissance optique |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Fiche 2 :
| Code | Longueur des ondes |
| 1 | 1550nm |
| 2 | Personnalisé (ITU) |
Feuille 3 :
| Code | Type de fibre |
| PM1 | Fibre de panda |
| PM2 | Fibre elliptique |
Feuille 4 :
| Code | Connecteur optique |
| CM | Contenu sur mesure |
| A | FC / APC |
Applications
Communications par fibre optique
Détection par fibre optique
Système DWDM
Communication optique spatiale
