Transmission et simulateur à fibre optique à faible bruit LK-DS-LNF (personnalisé)
- Figure à faible bruit
- Bande ultra-large
- Réception à saturation élevée
- Miniaturisation
- Large gamme d'applications de température
Description du produit

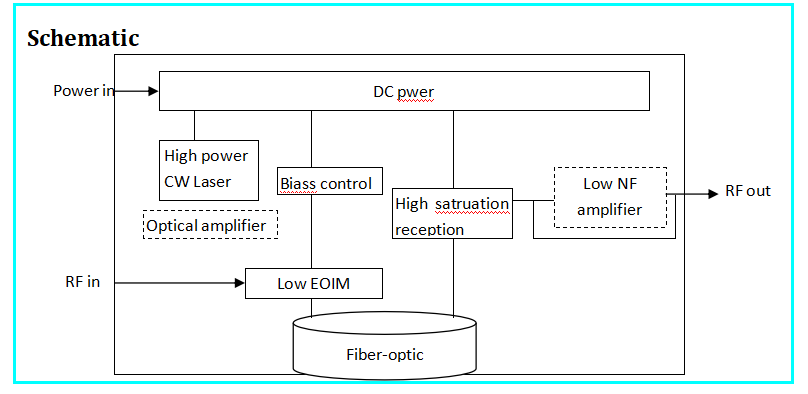

La série LK-DS-LNF représente une suite de systèmes de transmission par fibre optique et de simulation optique à faible facteur de bruit qui ont élevé les mesures de qualité du coefficient de bruit grâce à la mise en œuvre de technologies photoniques micro-ondes de pointe. Ces technologies comprennent un contrôle de la puissance lumineuse CC à haute puissance et stabilité avec réduction du bruit d'intensité relative (RIN), une polarisation précise du modulateur externe à des points arbitraires et une réception à bande ultra large avec des capacités de saturation élevées. Par conséquent, la série LK-DS-LNF surpasse les lignes à retard à fibre optique conventionnelles et les simulateurs optiques d'une marge significative de 10 à 20 dB en termes de facteur de bruit.
La série LK-DS-LNF est largement utilisable pour des applications telles que la réception de signaux radar à large bande et haute sensibilité, la simulation de signaux radar, la guerre électronique et la reconnaissance électronique. Ces systèmes sont conçus pour répondre aux exigences spécifiques des clients et sont capables de fonctionner efficacement sur l'ensemble du spectre de fréquences P à Ka.
Nous sommes en mesure de fabriquer des produits avec des caractéristiques de retard personnalisées, des configurations structurelles et des spécifications de qualité pour répondre aux demandes des utilisateurs.
Spécifications techniques
Caractéristiques électriques/optiques
| Paramètre | Valeurs des paramètres | Unité | Remarque | ||
| Min | Typique | Max | |||
| Gamme de fréquences | 18 | - | 40 | GHz | |
| Réponse en amplitude | - | ± 2 | ± 2 | dB | |
| Temporisation | - | 20 | - | us | |
| Précision du retard | -5‰ | - | +5‰ | - | |
| Perte d'insertion | 0 | 35 | 40 | dB | Pas d'amplificateur RF |
| VSWR d'entrée | - | 2 | 2.2 | - | |
| Sortie VSWR | - | 2 | 2.2 | - | |
| Impédance | - | 50 | - | Ω | |
| Compression d'entrée 1 dB | - | +15 | +18 | dBm | |
| Figure de bruit | - | 38 | 45 | dB | Mesuré à température ambiante |
| Température de fonctionnement | - 40 | - | +70 | ℃ | |
| Plage de température de stockage | - 55 | - | +85 | ℃ | |
Courbes de réponse typiques
Réponse en amplitude
Chiffres de bruit
Applications
Test/étalonnage radar
Traitement de signal
Guerre électronique
Antenne réseau à commande de phase
Simulation d'antenne
