LK-DS-HES-C (personnalisé)Module de base du simulateur de radioaltimètre
- Large plage de hauteur simulée (0 à 22 000 ci-dessus) ;
- Rapport de suppression de directivité élevé
- Haute précision de simulation de l'altimètre (≥ 1 ‰)
- Configuration de simulation facultative (prend en charge plus de 210 configurations)
- Interrupteur manuel et interrupteur automatique ;
- Miniaturisation du volume, forte compatibilité électromagnétique, haute fiabilité de travail ;
- Mode de contrôle multiple : UART, LAN, etc.
- Diverses interfaces de plate-forme de tests standard telles que PXI, VXI, LXI.
Description du produit
La série LK-DS-HES offre un module de base polyvalent pouvant être commercialisé comme composant autonome ou intégré de manière transparente à des assemblages d'ordre supérieur plus complexes. Ces assemblages sont conçus pour être configurables, ce qui leur permet de répondre à divers critères de performance afin de répondre aux exigences spécifiques de forme, d'ajustement et de fonctionnalité de nos clients.
Contrairement aux systèmes de lignes à retard à ondes acoustiques de surface (SAW) conventionnels, la série LK-DS-HES présente de nombreux atouts supérieurs. Parmi ceux-ci, on compte une large plage de fréquences opérationnelle, une suppression de directivité exceptionnelle, la capacité à gérer des signaux de transit triple autrement incalculables, la possibilité de fonctionner sur de longues périodes sans recalibrage et une fiabilité opérationnelle accrue.
Spécifications techniques
Caractéristiques électriques/optiques
| Paramètre | Valeurs des paramètres | Unité | Remarque | ||
| Min | Typique | Max | |||
| Gamme de fréquences | 4 | - | 4.6 | GHz | |
| Réponse en amplitude | - | ± 1.5 | ± 2 | dB | |
| Simuler la hauteur | 1 | - | 22000 | m | Extensible |
| Simuler la précision de la hauteur | 0.5 % | 1% | - | - | |
| Puissance d'entrée maximale | - | 2 | Contenu sur mesure | W | Onde continue |
| - | 100 | Contenu sur mesure | W | Onde de pouls | |
| VSWR d'entrée | - | 1.3 | 1.5 | - | |
| Sortie VSWR | - | 1.3 | 1.5 | - | |
| Impédance | - | 50 | - | Ω | |
| Simuler la plage réglable d'atténuation | - | 80 | Contenu sur mesure | dB | |
| rapport de suppression directe | 60 | 80 | - | dBc | |
| signaux de transit triples | Non | ||||
| Température de fonctionnement | - 40 | - | +70 | ℃ | Personnalisé avec un niveau de qualité |
| Plage de température de stockage | - 55 | - | +85 | ℃ | |
| Simuler la hauteur par rapport à la température | - | - | 7 | ppm/℃ | |
| Simuler la précision par rapport à la température | - | 3 | 6 | % / ℃ | Peut être compensé |
Les paquets et les broches (Unité : mm [pouce])

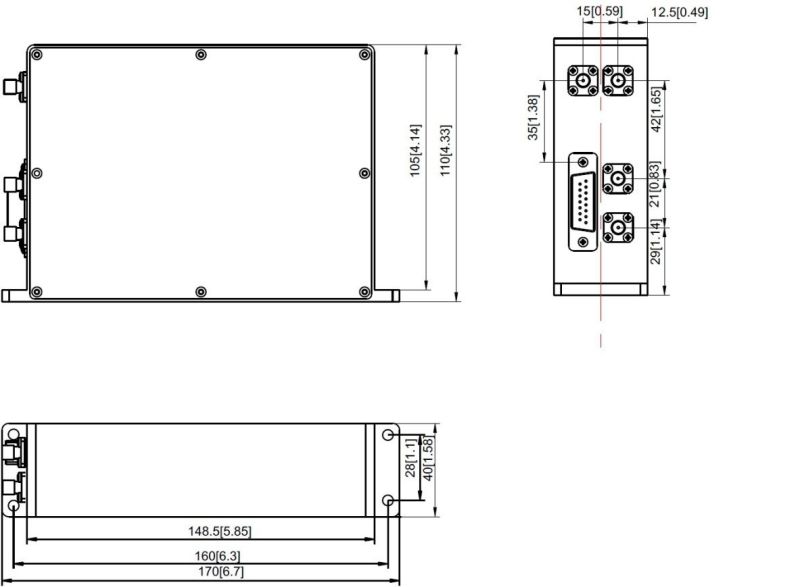

Boîtier à fibre optique

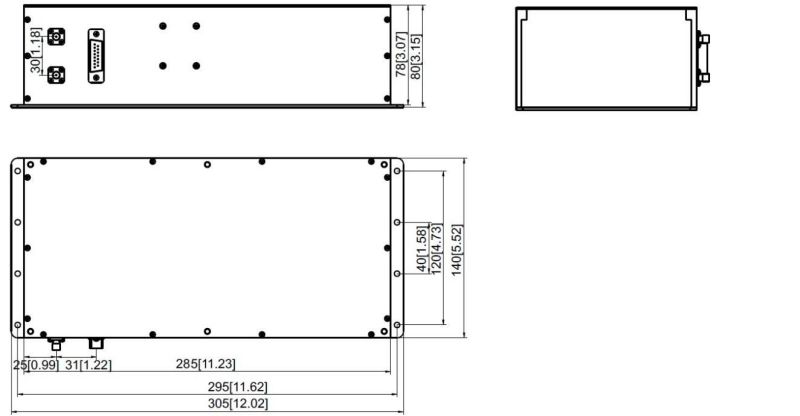

Boîte à micro-ondes
Connecteur RF : SMA-K (personnalisé)
Connecteur CC : DE-9PS (personnalisé)
Applications
Lieu : Radioaltimètre pour radar, AEW, satellite, hélicoptère, etc.
Mesurer la précision de l'altimètre
Mesurer la sensibilité de la recherche et du suivi
Mesure d'autres paramètres
