Transmetteur optique en bande Ka LK-NY30E
- Bande ultra-large (meilleure que 35 GHz)
- DWDM
- Plage dynamique élevée
- Puissance de sortie élevée
- Bruit de faible intensité relative (RIN)
- Plusieurs modes de fonctionnement disponibles
- Température du boîtier de fonctionnement : (-40℃～70℃)
Description du produit
L'émetteur optique en bande Ka de la série LK-NY30E est principalement composé de plusieurs composants clés, notamment une source de lumière laser haute puissance, un modulateur d'intensité LiNbO3 à bande ultra large, un circuit de conversion de stabilisation de tension, un circuit de pilotage, un circuit de surveillance et d'indication.
Cet émetteur fonctionne dans le spectre DWDM (Dense Lengthly Division Multiplexing) standard de l'UIT pour son signal optique modulé. Il bénéficie d'une bande passante de modulation supérieure à 35 GHz et est capable de produire une puissance optique de sortie allant jusqu'à 10 mW, avec une longueur d'onde lumineuse de sortie stable.
La série LK-NY30E fonctionne sur une seule tension d'alimentation positive, garantissant des performances robustes dans une plage de tension comprise entre +12 V et +36 V. De plus, l'émetteur est équipé d'une fonction d'indication intégrée qui fournit un retour d'information en temps réel sur l'état de l'alimentation et de la puissance optique de sortie, garantissant un fonctionnement fiable et une surveillance aisée.
Spécifications techniques
Cotes maximales absolues
| Paramètre | Symbole | Min. | Taper. | Max. | Unité |
| La température de stockage | TSTG | - 55 | +25 | +85 | ℃ |
| Température de fonctionnement | TC | - 40 | +25 | +70 | ℃ |
| Puissance d'entrée RF1 | Pin | - | +15 | +25 | dBm |
| Tension | Vin | +12 | +12 | +36 | V |
(1) Mode de fonctionnement à onde continue (CW).
Spécifications optiques et électriques (TC = 22±3℃)
| Paramètre | Symbole | Min. | Taper. | Max. | Unité | Note |
| Longueur des ondes | λ | 1527.99 | - | 1563.05 | nm | Norme UIT |
| Fréquence (3 dB) | f3dB | 2 | - | 35 | GHz | - |
| Puissance de sortie lumineuse | P | 10 | - | - | mW | - |
| Bruit d'intensité relative | Rhin | - | - | - 155 | dBc / Hz | - |
| Perte de retour (VSWR) | ROS | - | - | 2.5 | - | - |
| Compression d'entrée 1 dB | - | +17 | - | - | dBm | - |
Alimentation (TC = 22±3℃)
| Paramètre | Min. | Taper. | Max. | Unité |
| Tension | +12 | +12 | +36 | V |
| Courant(2) | 0.4 | 0.7 | 1.2 |
A |
(2)Condition de test : Vin = + 12 V.
● Courbe de réponse typique

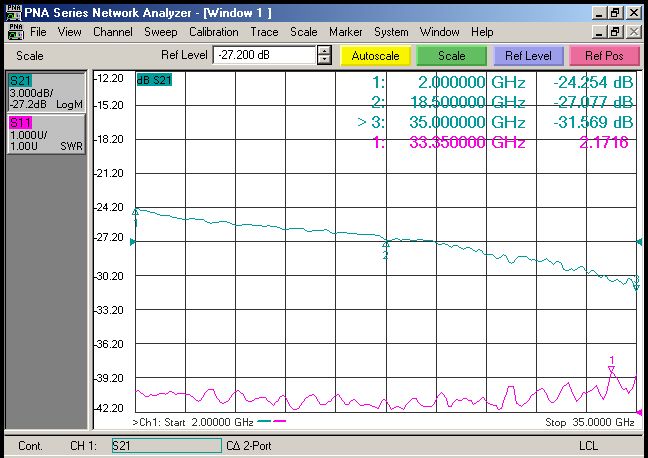

Figure 1 Courbe de réponse typique de l'émetteur en bande Ka LK-NY30E
● Unité de dimension : mm [pouce]

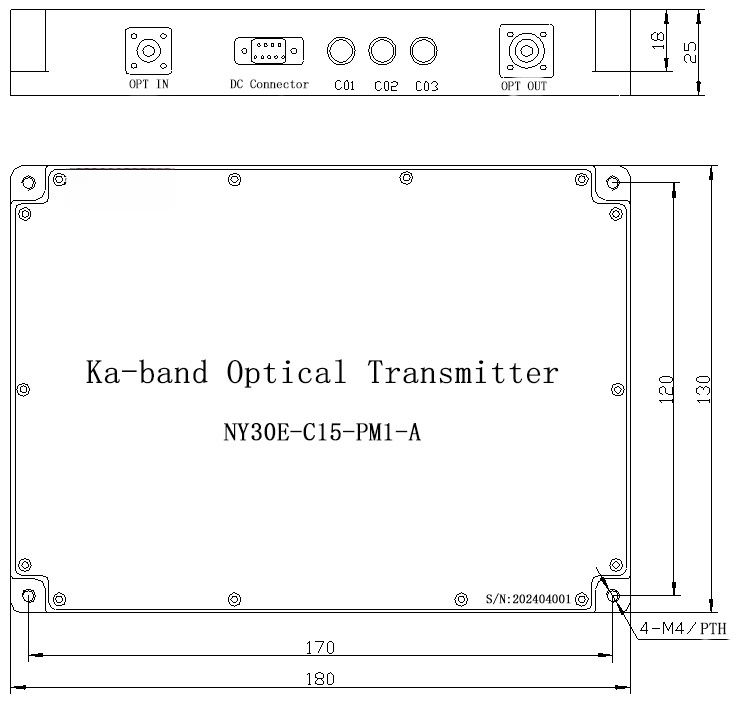

Figure 2 Dimensions de l'émetteur LK-NY30E
Connecteur RF : SMA
Connecteur d'alimentation : J30J-9-ZKP
● Broche d'alimentation
| Paramètre | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tension | Vin | NC | GND | NC | |||||
● Informations sur la commande
Feuille 1 :
| Symbole | Description |
| 30E | Émetteur de modulation externe en bande Ka |
Feuille 2 :
| Code | Fréquence (THz) | Longueur d'onde (nm) | Code | Fréquence (THz) | Longueur d'onde (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Fiche 3 :
| Symbole | Description |
| PM1 | Fibre de panda |
| PM2 | Fibre elliptique |
Feuille 4 :
| Symbole | Description |
| CM | Personnalisation de l'utilisateur |
| A | FC / APC |
Applications
Antenne et radar
Satcom
Système de contre-mesures électroniques
Transmission de liaisons RF analogiques
Communication sans fil à large bande
Station de base de communication mobile
Système DWDM
Systèmes radar distribués
