Émetteur UWB à modulation directe série LK-NYCMT
- Bande ultra-large (meilleure que 18 GHz)
- CWDM
- Plage dynamique élevée
- Puissance de sortie élevée
- Faible RIN
- Température du boîtier de fonctionnement : (-40℃～70℃)
Description du produit
L'émetteur LK-NYCMT est principalement composé d'un laser à rétroaction distribuée (DFB) haute vitesse à modulation directe, d'un circuit de contrôle automatique de la puissance optique, d'un circuit de contrôle automatique de la température, d'un circuit de conversion stabilisateur de tension et d'un circuit de surveillance et d'indication. Cet émetteur offre une sélection de longueurs d'onde (1270 nm, 1290 nm, 1310 nm, 1330 nm, 1350 nm, 1370 nm, 1390 nm) et bénéficie d'une bande passante de modulation supérieure à 18 GHz, avec une puissance de sortie pouvant atteindre 10 mW.
L'émetteur LK-NYCMT fonctionne sur une seule alimentation positive et est conçu pour fonctionner de manière fiable dans une plage de tension comprise entre +7 V et +36 V. Il présente plusieurs avantages, notamment un faible bruit d'intensité relative (RIN), une excellente stabilité de la longueur d'onde de sortie et une puissance de sortie élevée, qui contribuent à ses performances supérieures dans les systèmes de communication optique.
De plus, l'émetteur LK-NYCMT est équipé d'une fonction d'indication qui fournit un retour clair sur l'état de l'alimentation et de la puissance de sortie optique, garantissant que les paramètres de fonctionnement du système sont dans la plage souhaitée, cette fonction est cruciale pour maintenir l'intégrité du système et faciliter un dépannage rapide.
Spécifications techniques
Cotes maximales absolues
| Paramètre | Symbole | Min. | Taper. | Max. | Unité |
| La température de stockage | TSTG | - 55 | +25 | +85 | ℃ |
| Température de fonctionnement | TC | - 40 | +25 | +70 | ℃ |
| Puissance d'entrée RF1 | Pin | - | +10 | +20 | dBm |
| Tension | Vin | +7 | +12 | +36 | V |
(1) Mode de fonctionnement à onde continue (CW).
Spécifications optiques et électriques (TC = 22±3℃)
| Paramètre | Symbole | État | Min. | Taper. | Max. | Unité |
| Longueur des ondes | λ | - | 1370 | CWDM | 1390 | nm |
| Fréquence (3 dB) | f3dB | Bande X | 0.1 | - | 12 | GHz |
| Bande Ku | 1 | - | 18 | |||
| Puissance de sortie lumineuse | P | - | 5 | 10 | - | mW |
| Bruit d'intensité relative | Rhin | - | - | - | - 155 | dBc / Hz |
| Perte de retour (VSWR) | ROS | Bande X | - | - | 2 | - |
| Bande Ku | - | - | 2.2 | |||
| Compression d'entrée 1 dB | - | - | +13 | +15 | - | dBm |
Alimentation (TC = 22±3℃)
| Paramètre | Min. | Taper. | Max. | Unité |
| Tension | +7 | +12 | +36 | V |
| Courant(2) | 0.07 | 0.1 | 1 | A |
(2)Condition de test : Vin = + 12 V.
● Courbe de réponse typique
Figure 1 Courbe de réponse typique de l'émetteur LK-NYCMT-X
Figure 2 Courbe de réponse typique de l'émetteur LK-NYCMT-Ku
● Spectrogramme typique
Figure 3 Spectrogramme typique de l'émetteur LK-NYCMT

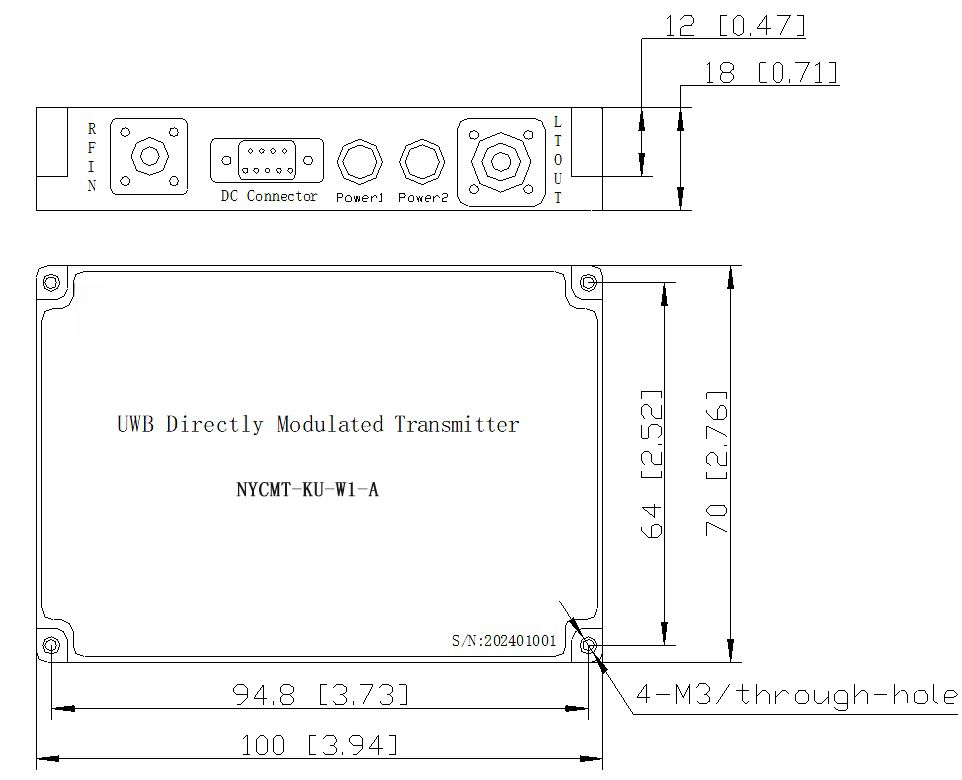

● Unité de dimension : mm [pouce]
Figure 4 Dimensions de l'émetteur LK-NYCMT
Connecteur RF : SMA
Connecteur d'alimentation : J30J-9-ZKP
● Broche d'alimentation
| Paramètre | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tension | Vin | NC | GND | NC | |||||
● Informations sur la commande
Feuille 1 :
| Symbole | Description |
| CM | Boîtier papillon 7 broches pour multiplexeur à division de longueur d'onde grossière CWDM |
Fiche 2
| Symbole | Description |
| X | 0.1 à 12 GHz |
| Ku | 1 à 18 GHz |
Feuille 3 :
| Symbole | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Longueur d'onde (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Feuille 4 :
| Symbole | Type de connecteur | Description |
| N | Contenu sur mesure | Contenu sur mesure |
| A | FC / APC | Fibre SM standard 9/125 μm |
| P | FC / PC | Fibre SM standard 9/125 μm |
Applications
Antenne et radar
Système de contre-mesures électroniques
Transmission de liaisons RF analogiques
Communication sans fil à large bande
Station de base de communication mobile
